現場で頻発する「Lアングル(山形鋼)への配管支持穴あけ」を、配管サイズ・隙間・支持材余長から自動計算。 3D / 2D 切替、Uボルト・配管モード、並列(左/右)・直列の寸法記入、 保温対応、データ保存・読込まで、現場の判断スピードを引き上げます。
計装・電気工事の自社現場で生まれた「配管支持アングルの穴位置計算」を、当社エンジニアが Android / iOS / WEB に自社開発。 SGP 配管サイズ・隙間・支持材余長・保温厚を入れるだけで、3D表示と寸法線付きの図面を即出力します。
配管サイズが変わるたびに紙と電卓で計算 — そんな現場の負担を解消。 複数本の配管を任意のサイズで並べても、左右どちらの基準でも、瞬時に穴位置が出ます。 支持材の余長や保温厚も加味できるので、保温配管・むき出し配管の両対応。
設計から実装まで、すべて自社で内製。実際の制御盤製作・プラント計装現場でテストし、 "現場の人が片手で操作できる" UI に磨き上げました。WEB版もあるので PC からの確認・共有もスムーズです。

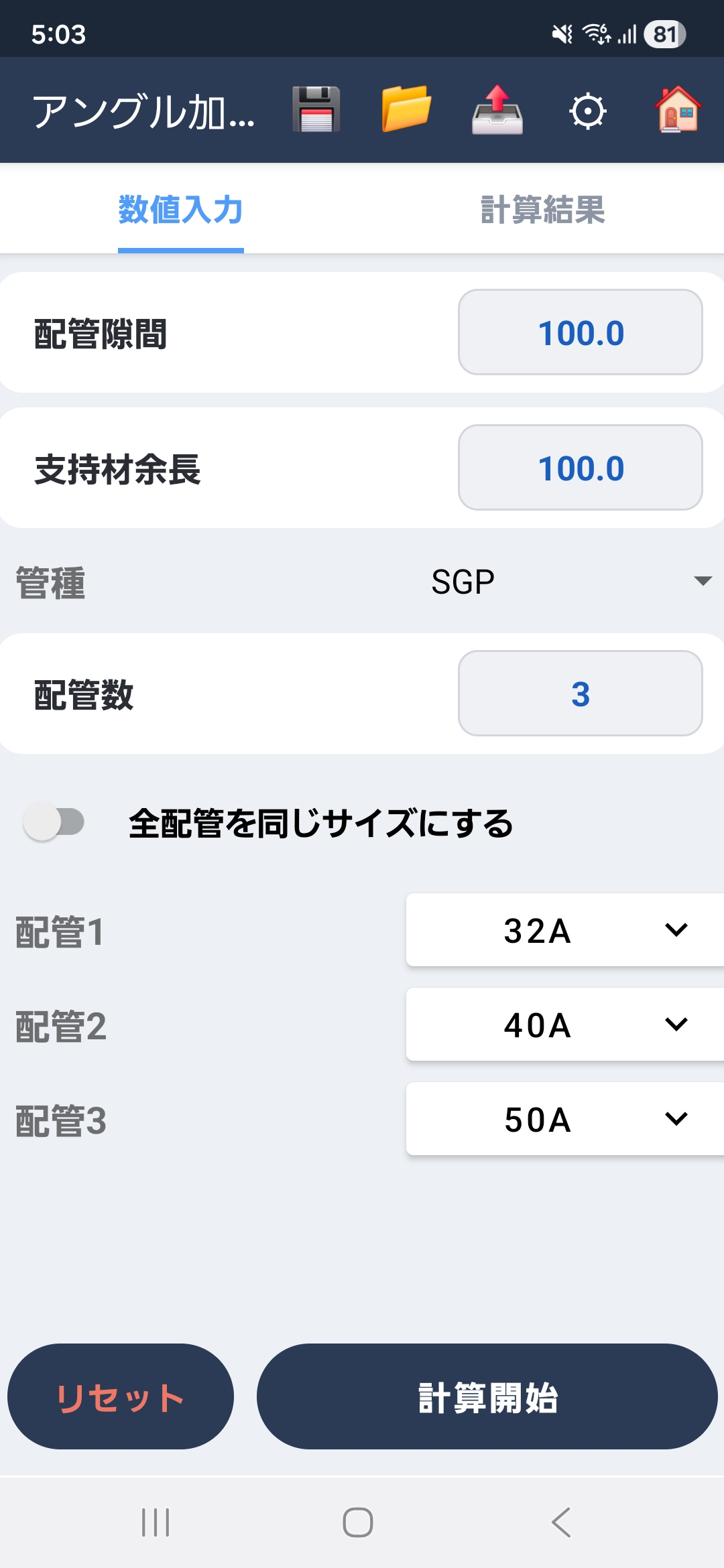

配管隙間・支持材余長・管種(SGP)・配管数・各サイズを入れるだけ。「全配管同サイズ」トグルもあります。

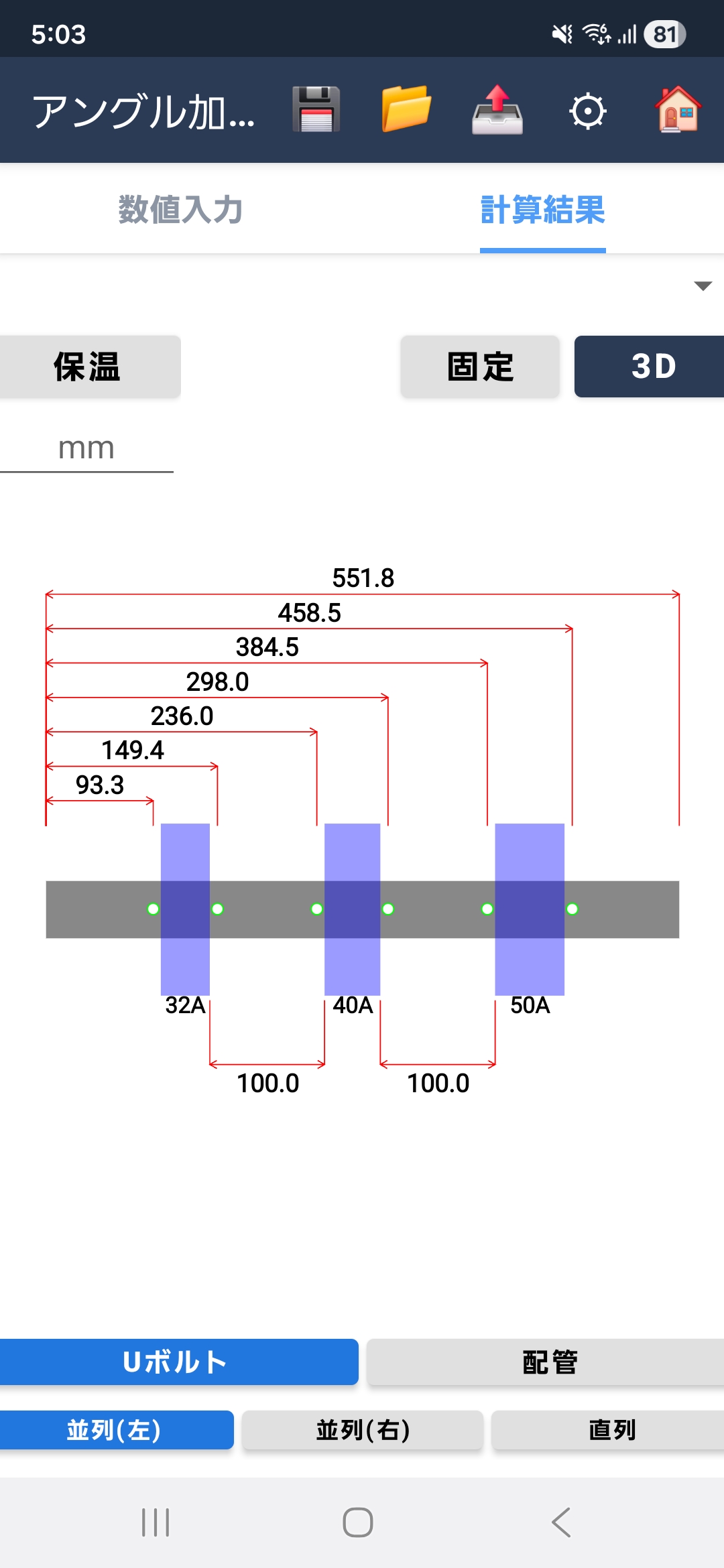

並列(左/右) / 直列の寸法記入に対応。複数配管でも累積寸法を見やすく表示。穴位置と中心距離が一目で確認できます。

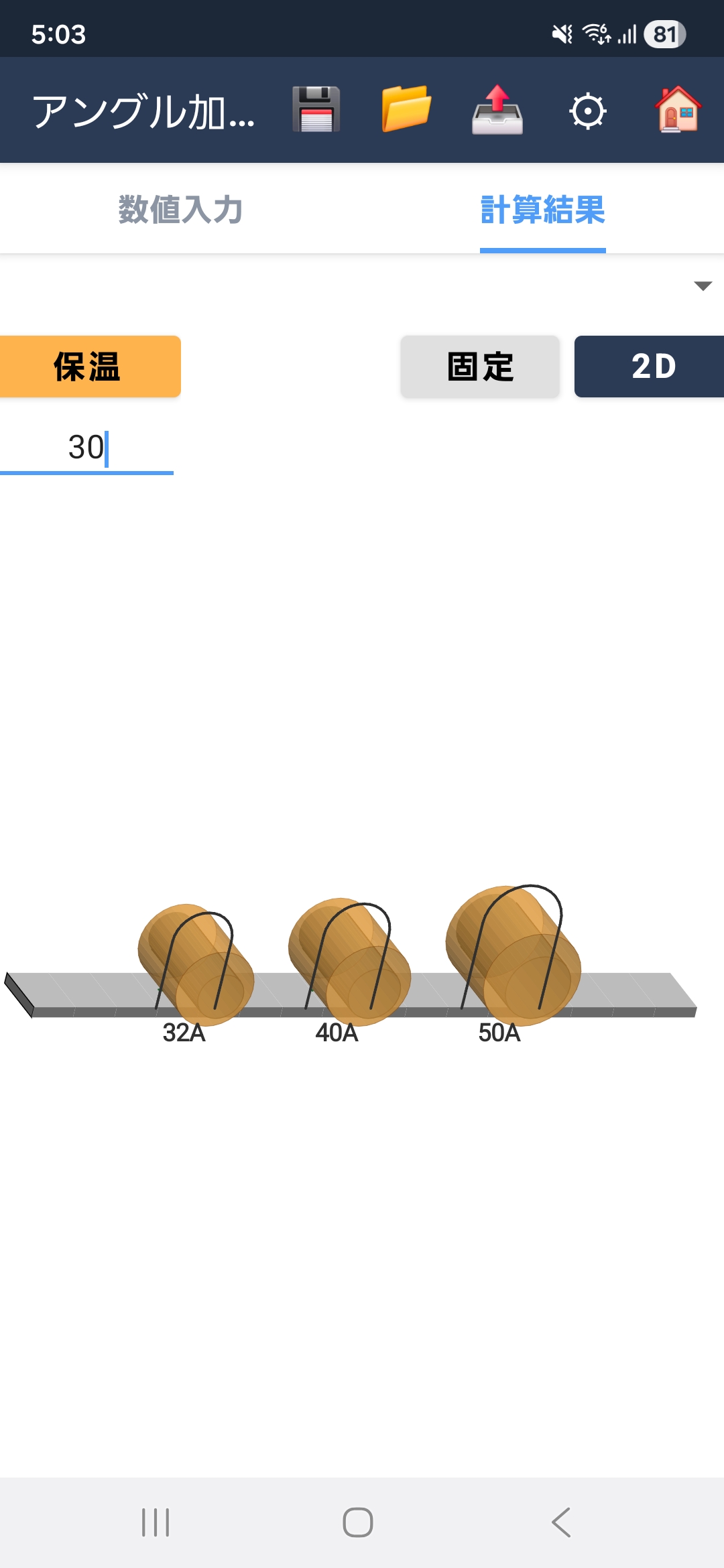

配管・Uボルト・アングル支持材を立体表示。実物と同じ角度で確認できるので、現場合わせの精度が上がります。
Uボルト中心の寸法か、配管中心の寸法かをワンタップで切替。図面提出・現場指示どちらにも対応。

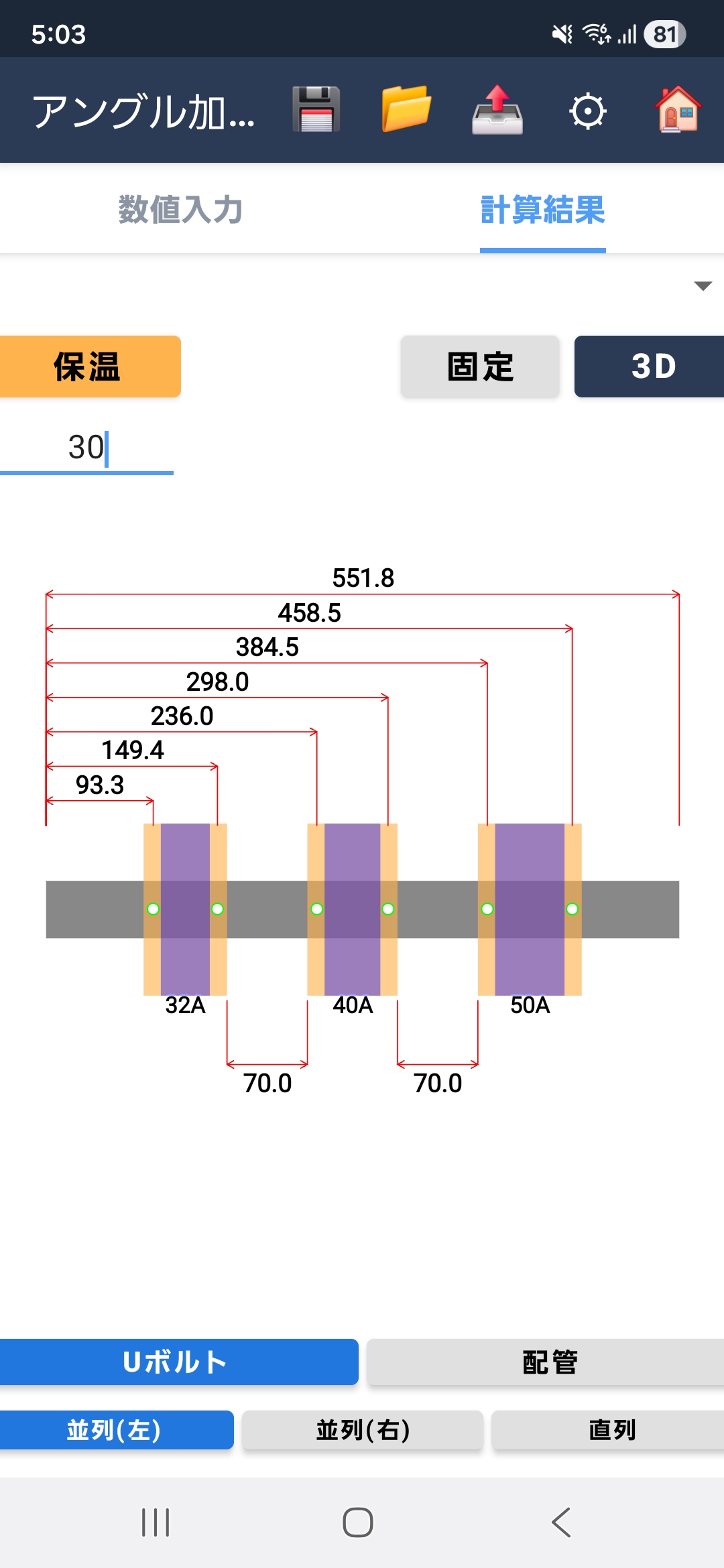

保温厚を入れると配管外径に加算して計算。保温配管・むき出し配管を「固定 / 保温」ボタンで瞬時に切替できます。
入力条件と計算結果を保存。あとから読み込んで再計算できるので、現場ごとのテンプレ化が可能です。
実際のアプリ画面です。タップ・スワイプで操作する現場 UI と、寸法線付きの結果表示をご覧ください。
